mini LED芯片刺晶工艺对锡膏有什么要求？

近几年mini LED爆火，由于其性能优秀，能大幅度提高显示器的使用体验，而受到广大消费者的钟爱，各大显示器厂商都相继研发mini LED的产品，并大力生产推出。锡膏作为新型焊接材料自然也不会缺席mini LED显示器的制造，今天我们就来聊一聊mini LED芯片刺晶工艺对锡膏有什么要求？

什么是刺晶工艺？

刺晶工艺是在mini LED制造过程中所用到的其中一种工艺，是指将mini LED芯片通过刺穿晶圆并将芯片转移到另一个基板上的技术。这种技术的优点在于可以实现高密度的mini LED芯片制造，同时保证芯片的质量和稳定性，与传统的COB技术相比，mini LED的芯片尺寸更小，像素密度更高，因此可以实现更高的分辨率和更好的色彩表现。

锡膏在这个过程中起到什么作用？

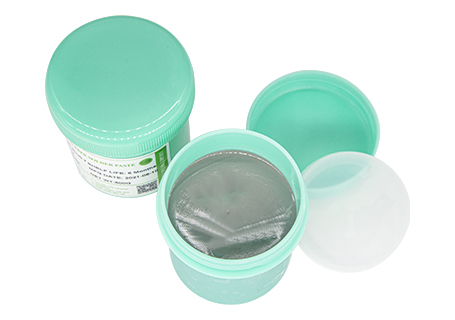

在mini LED芯片刺晶转移的工艺过程中，锡膏的主要作用就是帮忙把mini LED芯片固定在基板上，以便进行后续的加工和封装。

具体来说，锡膏作为一种导电性较好的粘合剂，通常由导电颗粒、树脂和溶剂等成分组成。在mini LED芯片刺晶转移的过程中，锡膏的导电性能不仅可以保证mini LED芯片与基板之间的电信号传递，确保mini LED显示器和背光源的正常工作，同时锡膏的黏性和粘度也可以帮助mini LED芯片固定在基板上，防止其在后续加工过程中偏移或者脱落。

综上所述，锡膏在这个过程中起到了提高mini LED芯片可靠性和稳定性的作用，保证mini LED显示器 和背光源的高品质与长寿命。

mini LED芯片刺晶工艺对锡膏有什么要求？

根据上面所讲可以知道，在mini LED芯片刺晶转移工艺的过程中，对锡膏的粘着力与导电性方面有着一定的要求。

粘着力方面：锡膏具有足够强的粘着力才能将mini LED芯片牢牢地粘在基板上，以确保工艺过程中不会出现偏移或者松动脱落。当然，锡膏的粘着力也不能过强，否则可能会导致mini LED芯片在后续的加工过程中难以去除，需要根据基板材料的性质和表面状态灵活更换，较为光滑的表面就需要粘着力大的锡膏，以确保芯片的稳定性；而如果基板较为粗糙则需要粘着力稍小的锡膏，以便在后续加工中容易去除。
