锡膏印刷机印刷偏移要如何处理

作者:绿志岛锡膏 2023-02-27 0

锡膏印刷是SMT工艺中极为重要的一道工序,如果锡膏印刷机出现印刷偏移,很可能会造成批量的连锡现象,从而影响成品品质,造成经济损失。今天绿志岛来分享下锡膏印刷机印刷偏移要如何处理。

SMT锡膏印刷偏移一般由以下几个原因造成:

1.定位点识别位置不正确造成锡膏印刷偏移。

2.坐标出错导致锡膏印刷偏移,需要调整坐标位置。

3.相机碰到PCB造成锡膏印刷偏移,需在系统中锁好相机盖字。

4.钢网的固定松动。

5.CB板未夹紧,印刷过程中松动偏移。

6.线松动,连接不稳定。

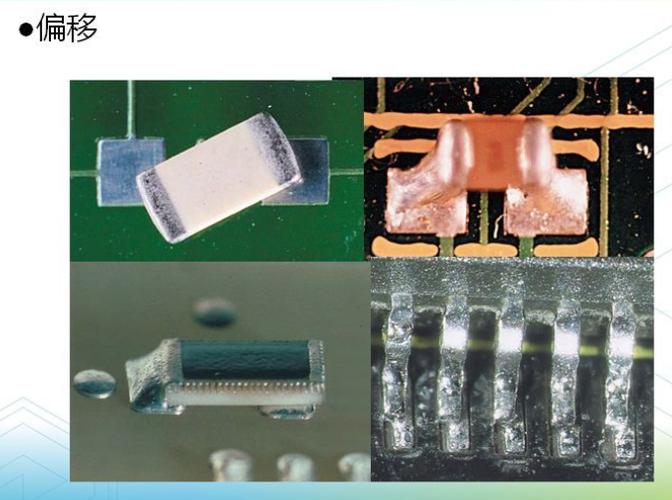

锡膏印刷偏移

SMT锡膏印刷偏移的解决办法:

1.可以检查MARK点的识别,看看识别中心是不是在MARK点中心位置,一般得分最好在500以上。

2.检查传送带的宽度,轨道宽度不可以太宽,太宽会导致PCB无法夹紧,印刷过程中会造成松动导致印刷偏移。

3.检查激光钢网是不是固定良好,可以稍微推动试试。

4.查看BACKUP PIN系统或顶PIN,加装是否到位,如果发生没有加装到位的情况,可以将顶PIN全部取掉,再重新进行安装。

5.PCB厚度设定是否得当满足要求。

6.检查钢网补正系统的夹紧装置是否正常(这个要在自我诊断中去确认)。

7.检查nextmove card与控制箱的连接线,看看连接的有没有松动或损坏,视情况进行重新连接或者更换连接线。

8.检查补正马达前面的轴承是不是要磨损或者不良,有异常要及时更换。

9.检查系统软件或硬盘异常。

以上便是关于锡膏印刷机印刷偏移要如何处理的全部内容了,希望能对大家带来帮助。

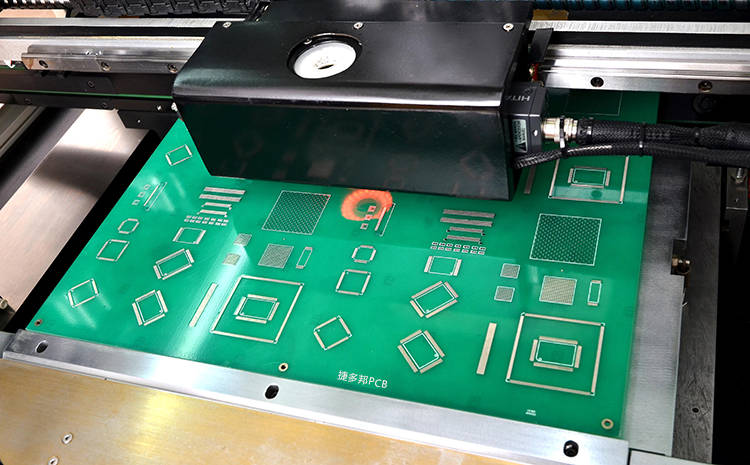

锡膏印刷
