什么是浸焊,它又有什么样的特点?

作者:绿志岛 2022-08-01 0

由于电子技术日新月异的飞速发展,电子元器件日趋小型化、微型化和集成化,在大批量的生产中,手工焊接已经不能够满足生产效率的要求。为了提升焊接效率,先后出现了波峰焊、浸焊等自动化焊锡技术。这些焊接技术相较于手工焊效率更高、操作也更加简单,虽然效果不一定比人工更好,但是高效的生产效率,使得其依然广受生产厂家们的喜爱。今天我们便先来聊一聊什么是浸焊,它又有什么样的特点。

浸焊工艺是指将插装好点子元器件的PCB板材焊接面浸入装有熔化锡的锡炉内,一次完成众多焊点焊接的方法。相比于手工焊接,生产效率更高,操作更为简单,适合于批量生产。但浸焊的焊接质量不如手工焊接和波峰焊,补焊率较高。

浸焊也分为手工浸焊与机械自动浸焊两种。

一、手工浸焊

手工浸焊是用夹具经已经插好元器件、涂好助焊剂的印制电路板浸入锡锅中焊接。操作如下:

  1. 锡锅加热

  2. 熔化锡线或者焊锡条

  3. 涂覆助焊接

  4. 浸锡

  5. 冷却

  6. 焊接质量检查


二、自动浸焊

1.工艺流程:自动浸焊的工艺,把插好元器件的印制电路板用夹具安装传送带上。首先喷上泡沫助焊接,再用加热器烘干,然后放在熔化的锡锅进行焊接,待锡冷却凝固后再送剪头机剪去多余的引脚。

2.自动浸焊设备

(a)普通浸焊机在浸焊时,将振动头安装在印制电路板的夹具上,让印制电路板浸入锡锅停留2-3秒,开启振动器振动2-3秒,这样既可振动掉多余的焊锡,也可以使焊锡浸入焊接点内部,减少焊接缺陷。

(b)超声波焊接机是通过向锡锅内辐射超声波来增强浸锡效果,使焊接更可靠,适用于一般浸锡较困难的元器件浸锡。一般由超声波发生器、换能器、水箱、焊料槽、加温设备等几部分组成。


三、浸焊的优缺点

1.优点:浸焊比手工焊接效率高,设备比较简单。

2.缺点:由于锡槽内的焊锡表面是静止的,表面上的氧化物极易粘在被焊物的焊接处,容易造成虚焊;且由于温度高,易烫坏元器件,并造成印制电路板变形。

以上便是绿志岛今天为大家带来的全部内容,更多焊锡相关的资讯,欢迎搜索“东莞绿志岛”进行查看,我们会不定期发布一些焊锡现相关的内容,谢谢大家。

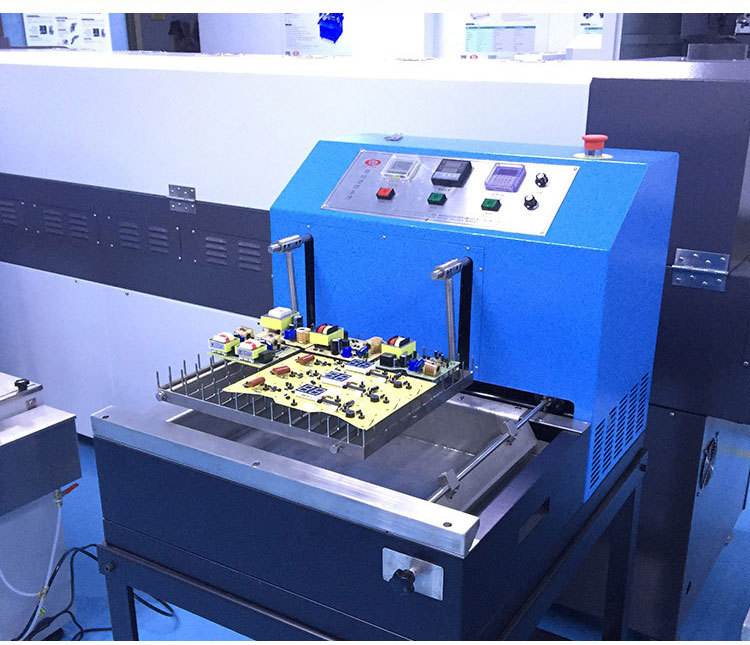

自动浸焊机
