在PCBA贴片加工过程中应该如何控制好焊锡膏印刷?

作者:绿志岛 2022-10-15 0

焊锡膏印刷效果受哪些影响?

在PCBA贴片加工行业中,焊锡膏印刷工序对于产品的质量好坏有着至关重要的影响,它直接决定了PCBA的整体焊接效果,PCBA贴片加工过程中,如何做好焊锡膏印刷成为了生产商首要考虑的问题。焊锡膏印刷的效果主要受到钢网、焊锡膏、印刷过程以及检测方法四个部分影响,下面绿志岛便带大家了解下在PCBA贴片加工过程中应该如何控制好焊锡膏印刷?


一、钢网

钢网的开具必须依据PCBA板材上的电子元器件布局进行调整,适当的放大或者缩小,以此确定焊盘的上锡量,避免出现连锡、少锡等现象,从而达到最佳的焊锡效果。然后钢网投料前的清洗和存储环境同样是重点,在每次上线前必须要进行严格的清洗,并检查过孔是否被堵住、存在焊锡渣等情形。

除此之外,钢网本身的材质也尤为关键,它影响着钢网的张力以及重复使用的生产寿命等,部分PCBA厂家建议采购钢网张力计,在每次投料前进行钢网的张力测试。更耐用的钢网可以避免短时间内多次更换钢网,能够有效降低由更换钢网时产生的问题。


二、焊锡膏

焊锡膏选择是PCBA贴片加工里重中之重的环节,毕竟焊锡膏对PCBA的整体品质有着很大的影响。在选择焊锡膏时,尽量选择正规公司的产品,不要图价格便宜而选择小作坊生产的锡膏。焊锡型号则根据PCBA产品的需求进行选择,若有条件还可选择含有金或银的焊锡膏,效果提升更加明显。

焊锡膏在使用前必须存放在2~10度的冰箱内,每次的出库和入库都要做好登记,采用先进先出原则,避免焊锡膏过期。

使用时,焊锡膏需要进行回温搅拌,此步骤可以使长期冰冻存放的焊锡膏恢复活性。

焊锡膏

三、锡膏印刷

目前,由于科技水平的不断发展,PCBA加工厂基本都在使用全自动锡膏印刷机,其设备能很好地控制印刷的力度和速度等参数,并且具备一定的自动清洗功能。操作员只需要严格按照规定设定参数就行。因此锡膏印刷环节只要操作员多注意下机器状况即可。


四、SPI印刷效果检测

在锡膏印刷机之后,配置SPI锡膏检测仪尤为重要,它可以有效地检测出锡膏印刷过程中的少锡、连锡、缺口、拔丝、偏位等众多缺陷。从而最大程度的提升整体焊接PPM值,相当于加了一到安全网,将不良品拦截筛选出来。


总得来说管理锡膏印刷效果并不难,只要管理者细心地处理好每个环节就行,以上便是绿志岛今天为大家带来的全部内容,更多焊锡相关资讯欢迎搜索“绿志岛”进行查看,我们会定期更新资讯,谢谢大家的观看!

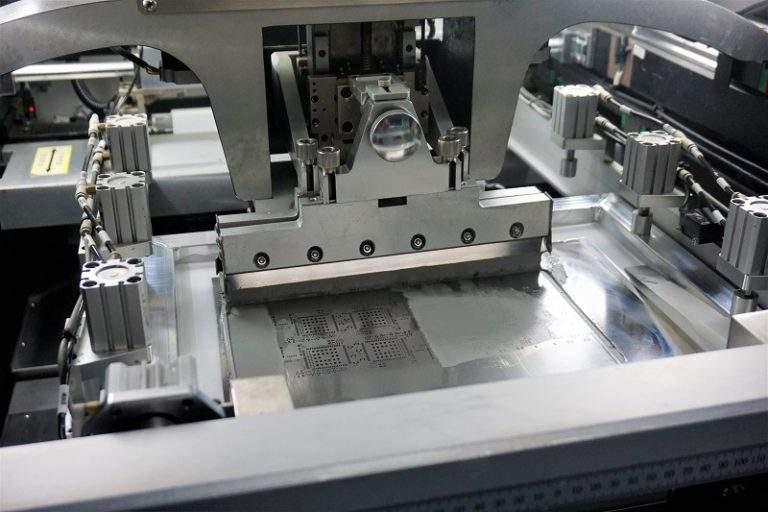

锡膏印刷
