smt贴片打样中导致“立碑”的原因有哪些?——绿志岛

作者:绿志岛 2023-10-16 0

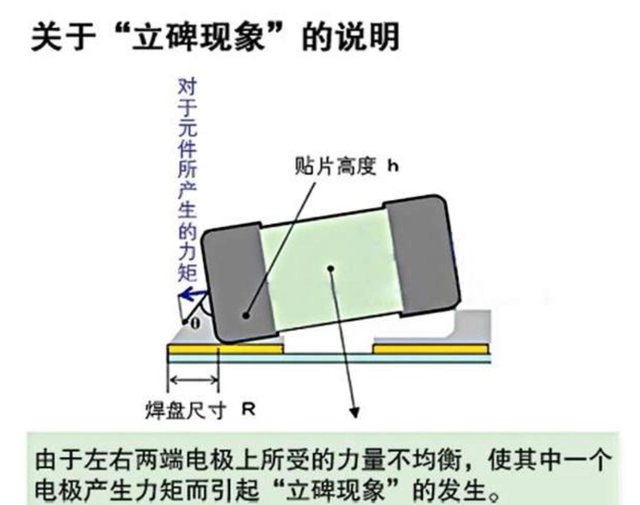

SMT贴片打样是一项高效的电子制造工艺,但是在实际操作中,有时会出现元器件端部翘起的“立碑”现象,影响产品的质量和性能。造成“立碑”的根本原因是元器件两端的湿润力不平衡,导致两端的力矩也不平衡,进而使元器件倾斜。

那么,哪些因素会导致湿润力不平衡呢?绿志岛锡膏厂家为您分析如下:

1、印刷工艺不良,导致锡膏厚度不均匀,使得两端的锡膏量不一致,加热后产生不同的拉力,造成一端漏焊,一端立碑;

 2、元器件表面氧化,影响锡膏的润湿性能,使得两端的润湿程度不同,导致立碑发生;

 3、SMT贴片定位不准确,导致元器件偏离焊盘中心,使得两端的受热程度不同,导致立碑发生;

4、回流焊温度控制不好,导致一端温度过高,一端温度过低;

 5、锡膏存放时间过长,导致锡膏干燥失活,影响润湿效果,导致立碑发生;

以上就是smt贴片打样中“立碑”现象的常见原因和解决方法,希望对您有所帮助。广东省绿志岛金属材料有限公司是专业生产锡膏、焊锡丝线、无铅锡膏、有铅锡膏的厂家,拥有20多年的研发定制经验,如果您想了解更多关于焊锡方面的知识,请继续关注绿志岛锡膏厂家在线留言与我们交流。
