全自动SMT锡膏印刷机产生印刷偏移应当如何处理

作者:绿志岛焊锡 2022-04-19 0

       随着近几年国内科学技术的稳步发展,各行各业都走向了智能化、自动化的道路,焊锡行业也不例外。例如全自动SMT锡膏印刷机,由于其操作便捷、速度快的优点,广受各大SMT厂商欢迎。

       当然全自动SMT锡膏印刷机也不是没有缺点,当机器出现一些小毛病的时候,由于其印刷速度快,等发现时可能已经生产出来一大批不良了,就比如SMT锡膏印刷机印刷偏移,全自动SMT锡膏印刷机如果产生偏移的话,不及时处理很有可能会出现批量的SMT贴片连锡的不良问题。所以今天绿志岛为大家总结了一些关于“全自动SMT锡膏印刷机产生印刷偏移应当如何处理”的方法内容。

印刷前应当检查的内容:

1.首先要检查PCB厚度设定是否合适,不同批次的PCB厚度可能不一样,在更换时一定要先检查。

2.观察MARK点的识别位置,锡膏印刷机的识别点位中心是否对齐MARK点中心,如未对齐则进行调整,使其尽量对齐中心点。

3.观察印刷机PBC传送带的宽度,轨道宽度不能过宽,宽度过宽PBC板材可能会在传送过程中出现松动,导致印刷点无法对齐,最好将其调整为能够刚好夹紧PBC板。

4.BACKUP PIN系统或者顶PIN是否加装到位,如果未能成功加装到位,可将顶PIN全部换掉,再进行重新安装。

5.观察激光钢网状态,是否出现损坏或者出现松动,在观察的同时我们可以用手轻轻推动,看看固定是否良好。


如已经出现了锡膏印刷偏移的问题我们应该检查一下几个点:

1.钢网补正系统的夹紧装置是否正常,这一点我们需要在机器的自我诊断中去确认。

2.检查控制箱的链接线是否有松动,可与另外一台锡膏印刷机的控制箱对换来进行排查。

3.检查补正马达的轴承是否出现了磨损或者不良,如有必要则需要更换马达。

4.检查系统软件是否出现了异常,如有则进行重装系统。

      以上便是关于“全自动SMT锡膏印刷机产生印刷偏移应当如何处理”的全部内容,希望能对大家有所帮助。

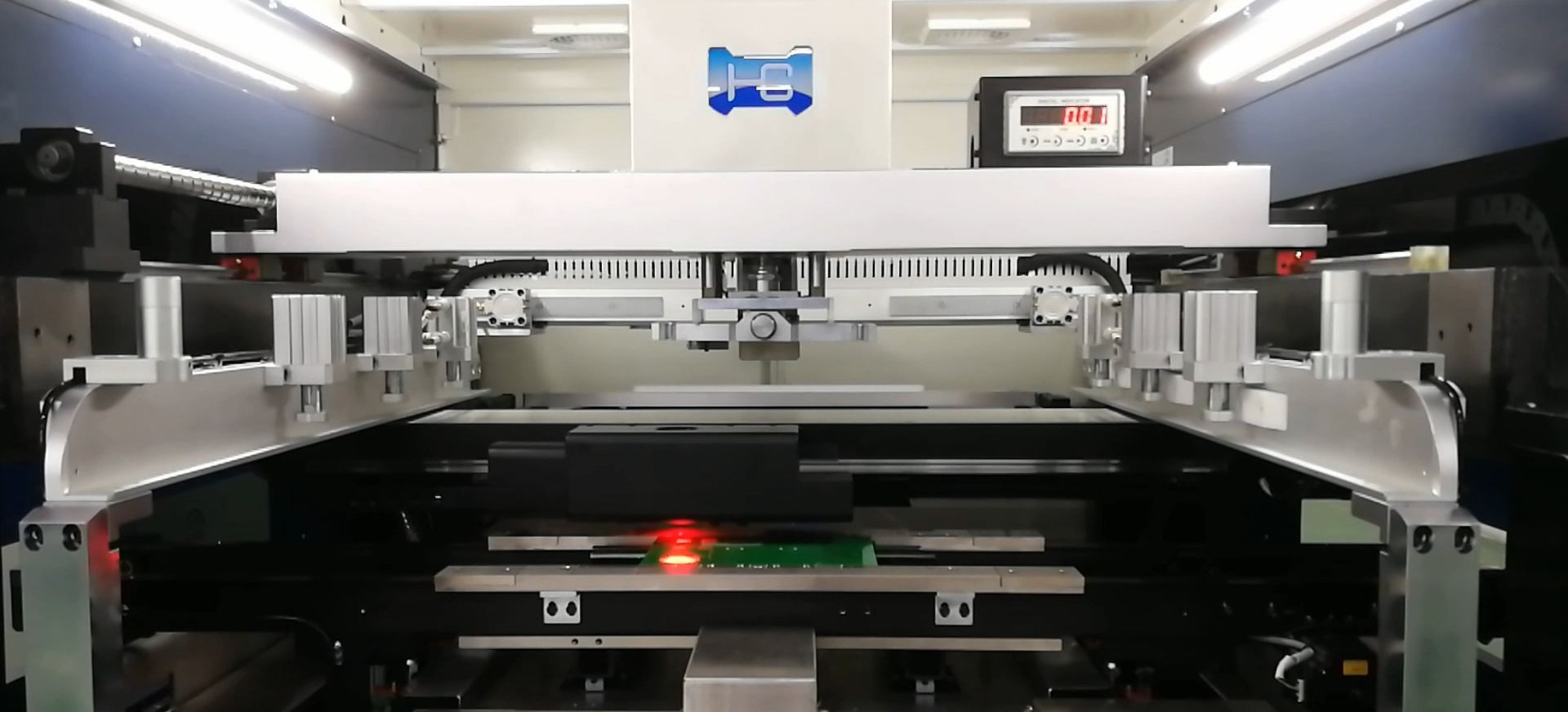

全自动SMT锡膏印刷机
